Mimaride gölgelik nedir?

Nedir Gölgelik Mimarlıkta mı? Doğrudan Cevap

Mimaride gölgelik, bir binadan uzanan veya bağımsız olarak duran, içinden geçen veya altındaki bir alanı işgal eden insanlar için baş üstü barınak, gölge ve hava koşullarına karşı koruma sağlayan, çıkıntılı çatı benzeri bir yapıdır. Tipik olarak giriş yolları, yürüyüş yolları, yükleme alanları, dış mekan plazaları veya bina cepheleri üzerine konumlandırılır ve binanın içi ile dışarıdaki açık çevre arasında geçiş elemanı olarak işlev görür.

Mimari kanopi sadece dekoratif bir özellik değildir; güneşi, yağmuru, rüzgarı ve yaya konforunu aynı anda yöneten işlevsel bir yapı elemanıdır. Çelik, alüminyum, cam, polikarbonat, ahşap, gerilmiş kumaş veya betonarme malzemeden yapılabilir ve tasarımı yapısal mühendislik gereksinimlerine, yerel inşaat kurallarına, malzeme performans spesifikasyonlarına ve estetik amaçlara tabidir. Çağdaş mimari uygulamada, kanopiler, bir binanın kimliğini ve giriş deneyimini tanımlayan imza unsurları olarak giderek daha fazla tasarlanmaktadır.

Terim Latince kökenlidir konopyum ve Yunanca konopion Başlangıçta bol dökümlü bir örtü veya ağ anlamına gelir. Mimari bağlamda, ilk olarak çıkıntılı taş başlıkların heykelleri, kapıları ve pencereleri koruduğu Gotik ve Rönesans yapılarında yaygın olarak kullanıldı. Günümüzde kanopi, tarihsel kökenlerinin çok ötesinde bir evrim geçirerek mimari araç setindeki en çok yönlü ve etkileyici unsurlardan biri haline geldi.

Mimari Kanopinin Temel İşlevleri

İyi tasarlanmış bir mimari kanopi aynı anda birden fazla görevi yerine getirir. Bu işlevleri anlamak, hastanelerden havaalanlarına, perakende mağazalara ve özel konutlara kadar neredeyse her bina kategorisinde kanopilerin neden göründüğünü açıklamaya yardımcı olur.

Hava Koşullarından Korunma ve Çevre Kontrolü

Mimari bir kanopinin en temel işlevi hava koşullarına karşı korumadır. Yağmuru, karı, doluyu ve doğrudan güneşi insanlardan ve hemen altındaki yüzeylerden korur. Bir bina girişi üzerinde bu, yürüyerek veya araçla gelen ziyaretçilerin kapıları açarken, anahtar ararken, hizmetler için ödeme yaparken veya ulaşımı beklerken korunduğu anlamına gelir. Yükleme iskelesi üzerinde, transfer işlemleri sırasında malları ve işçileri korur. Bir yaya geçidi üzerinde, her türlü hava koşulunda güvenli kullanılabilir dolaşımı genişletir.

Binanın yüzeyinden 2,5 ila 3 metre kadar çıkıntı yapan bir kanopi, yaklaşık 30 ila 40 km/saat hıza kadar olan rüzgarlarda etkili yağmur koruması sağlar fırtına dışı yağış olaylarının çoğunu kapsar. Daha sıcak iklimlerde kanopiler, altlarındaki bina cephesindeki güneş ısısı kazanımını azaltarak camlı girişler ve lobilerdeki soğutma yükünü azaltır. Sıcak iklime sahip şehirlerde yapılan araştırmalar, gölgeli kaldırımlarda yüzey sıcaklığının doğrudan bitişikteki açık kaldırımlara göre 10–20°C azaldığını ölçmüştür.

Giriş ve Mekansal Hiyerarşiyi Tanımlama

Mimari tasarımda bir binanın girişi ziyaretçi deneyimindeki en kritik anlardan biridir. Bir kanopi girişi işaretleyip güçlendirerek dışarısı ve içerisi arasında okunaklı bir eşik oluşturuyor. Yaklaşan ziyaretçilere nereye gitmeleri gerektiğini bildirir ve daha kapıdan içeri adım atmadan binanın önemini veya karakterini bildirir.

Bu mekansal işlev özellikle büyük kamu binalarında önemlidir. Örneğin, Heathrow Havalimanı'ndaki Terminal 5'in ana girişi üzerindeki dramatik gölgelik, terminalin camlı cephesini, aynı anda araç bırakma şeritlerini kaplayan ve gelen yolcuları check-in salonuna yönlendiren geniş bir baş üstü düzleme doğru genişletiyor. Buradaki gölgelik sadece barınak değil; tek bir öğeye sıkıştırılmış mekansal yön, ölçek ve mimari kimliktir.

Cephe Koruma ve Bina Zarfı Performansı

Kanopiler ayrıca doğrudan altlarındaki bina kabuğunu da korur. Camlı giriş lobisi üzerindeki gölgelik, cam üzerindeki güneş ışığı kazanımını azaltarak iç sıcaklıkları düşürüyor ve klima masraflarını azaltıyor. Ayrıca, kaplama malzemelerinin, sızdırmazlık malzemelerinin ve kapı donanımının uzun ömürlülüğü açısından önemli olan girişe bitişik cepheden akan yağmur suyu miktarını da azaltır. Miras binalarında, bazen tarihsel olarak önemli taş veya tuğla işlerini sürekli suya maruz kalmaktan korumak için kanopiler özel olarak yenilenir.

Markalaşma ve Mimari İfade

Ticari ve perakende mimarisi için giriş kanopisi birincil markalama yüzeyidir. Ölçeği, malzemesi, rengi, aydınlatması ve biçimi, binanın ve onu işgal eden organizasyonun sokaktan nasıl algılandığına doğrudan katkıda bulunuyor. Üst düzey oteller, amiral mağazaları ve şirket merkezleri sıklıkla, binanın dış cephesindeki diğer görünür unsurlar kadar dikkatle değerlendirilen ısmarlama gölgelik tasarımları yaptırır. Lüks bir otel girişinin aydınlatılmış cam ve çelik kubbesi, her ikisi de aynı temel koruyucu işlevi yerine getirse bile, bir topluluk spor tesisinin dayanıklı kumaş tentesinden çok farklı değerler aktarıyor.

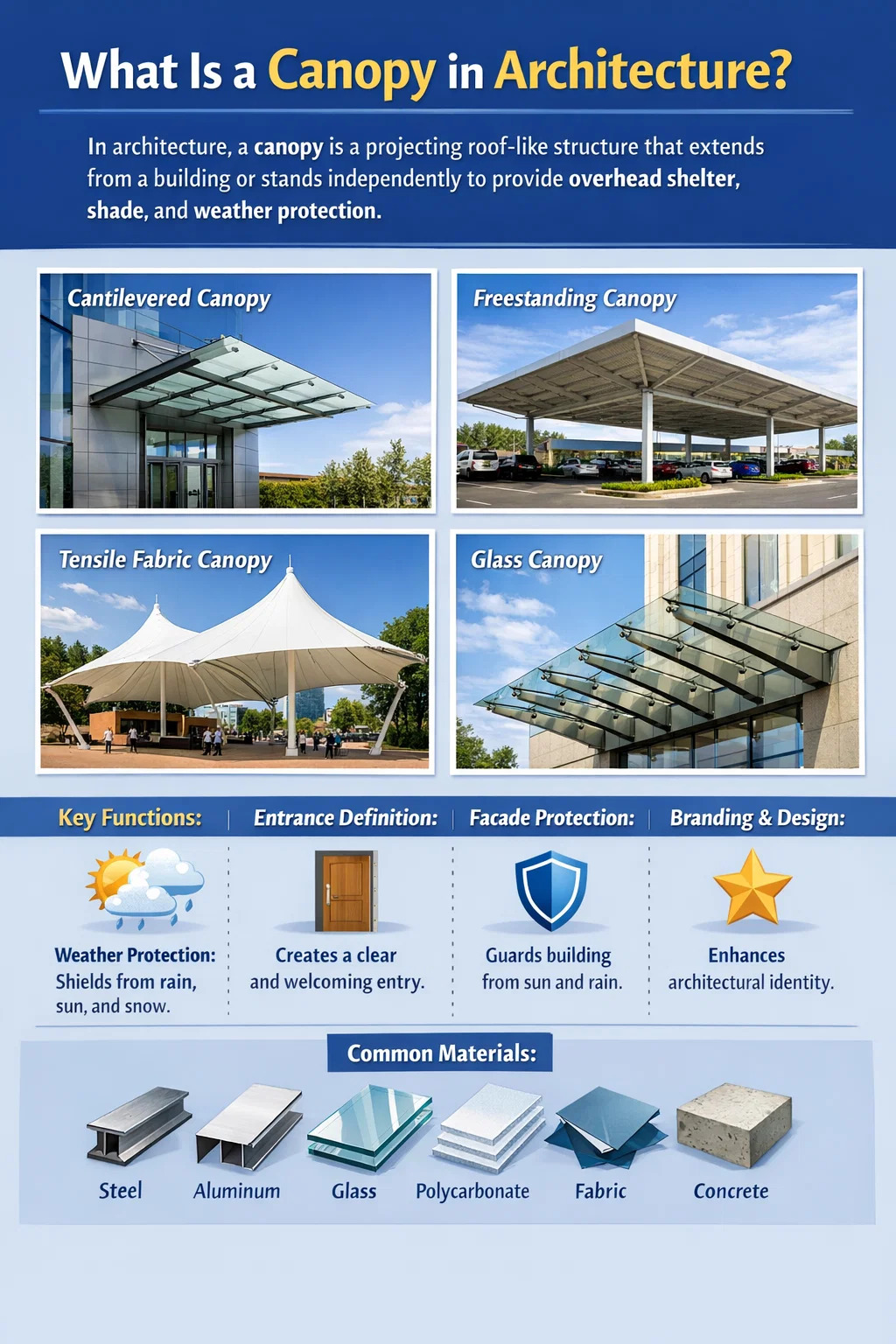

Yapı ve Forma Göre Mimari Kanopi Çeşitleri

Mimari kanopiler nasıl desteklendiklerine, nasıl bağlandıklarına ve hangi geometriyi aldıklarına göre sınıflandırılır. Her yapı tipinin kendine özgü mühendislik etkileri, maliyet profilleri ve estetik nitelikleri vardır.

Konsollu Kanopi

Konsollu bir kanopi, dış kenarında hiçbir destekleyici kolon bulunmayan bir bina duvarından yatay olarak çıkıntı yapar. Yapı, binanın çerçevesine sabitlenir ve konsol prensibine dayanır; duvar bağlantısı, bükülme momentini binanın yapısal sistemine aktarır. Bu tip bina girişlerinde son derece yaygındır çünkü kapalı alanı sütunlardan arındırır, yaya akışını ve araç açıklığını iyileştirir.

Dirsekli kanopiler tipik olarak bina yüzünden 1,5 ila 4 metre arasında uzanır çelik ve camdan yapısal olarak tasarlanmış örnekler 6-8 metre veya daha fazla uzayabilir. Yaklaşık 3 metrenin ötesinde, kanopi çerçevesinin yapısal derinliği önemli ölçüde artar ve bina duvarına aktarılan sabitleme yükleri önemli hale gelir; bu da bir yapı mühendisinin değerlendirmesini gerektirir. Çelik çubuklar veya kablo sistemleriyle yukarıdan asılan konsollu cam kanopiler, görünür bir yapı olmadan yüzüyormuş gibi görünen çok ince profillere olanak tanır.

Bağımsız Kanopi

Bağımsız bir kanopi tamamen kendi sütunları veya direkleri tarafından desteklenir ve yapısal olarak bir binaya bağlı değildir. Bir binanın bitişiğine, otoparka, yaya geçidine veya halka açık bir plazaya yerleştirilebilir. Yükleri tamamen kendi yapısı sayesinde zemine taşıdığı için binanın karkasına yük getirmez. Bu, bağımsız kanopileri, mevcut bina yapısının ilave yükleri kabul edemediği yerlerde yenilemeye uygun hale getirir.

Benzin istasyonlarının ön avlularında, arabaya geçiş tesislerinde, otobüs değişimlerinde ve açık hava pazar alanlarında büyük bağımsız kanopiler yaygındır. Bir benzin istasyonu kanopisi tipik olarak 500-1500 metrekarelik bir alanı kaplar ve tanker araçlarının erişimi için en az 5,5 metrelik bir yükseklikte olmalıdır. Bu geniş açıklıklı bağımsız kanopiler, geniş kolonsuz açıklıklar elde etmek için çelikten portal çerçeve veya kafes yapılar kullanır.

Çekme Kumaş Kanopi

Gerilebilir kanopiler, kavisli, heykelsi baş üstü yüzeyler oluşturmak için direkler, kablolar ve bağlantı noktaları arasında gerilim altında tutulan yüksek mukavemetli mimari kumaş kullanır. Sert kanopilerin aksine, gerilebilir yapılar geometri yoluyla stabilite sağlar; gerilebilir kanopilerde yaygın olan çift kavisli antiklastik form (eyer şekli), kumaş gerilim altındayken doğası gereği serttir. Kumaşın kendisi tipik olarak dokuma PTFE kaplı cam elyafı veya PVC kaplı polyesterdir ve her ikisinin de dış mekan koşullarında 20-30 yıllık yaşam beklentisi vardır.

Gerilebilir kumaş kanopiler, ağır yapısal sütunlar olmadan geniş kapalı alanlara ihtiyaç duyulan spor stadyumlarında, havalimanlarında, alışveriş merkezlerinde ve halka açık plazalarda popülerdir. Denver Uluslararası Havaalanı'nın çatısı en tanınabilir örneklerden biridir; 33.000 metrekareye yayılan beyaz PTFE kumaş kanopisi, batıda görülebilen Rocky Dağları'na referans veren dramatik zirveler yaratıyor. Gerilebilir kumaş kanopiler 20-60 metre veya daha fazla sütunsuz mesafeleri kapsayabilir diğer yapısal sistemlerin görüş hatlarını veya yaya hareketini kesintiye uğratan ara desteklere ihtiyaç duyduğu durumlarda onları etkili kılar.

Cam Kanopi

Cam kanopiler, çelik veya alüminyum yapısal çerçeveyle desteklenen veya paslanmaz çelik bağlantı parçaları ve kablolarla yukarıdan asılan lamine emniyet cam panelleri kullanır. Şeffaflıkları nedeniyle değerlidirler; bir cam kanopi, bir yandan doğal ışığın aşağıdaki alana girmesini sağlarken, bir yandan da hava şartlarına karşı koruma sağlar; bu, açıklık hissini korumanın tasarım önceliği olduğu camlı girişler ve lobiler üzerinde özellikle önemlidir.

Yapısal kanopilerde kullanılan cam, panel kırılırsa cam parçalarını bir arada tutan bir polivinil bütiral (PVB) veya iyonoplast ara katmanıyla her zaman lamine edilir. Mimari kanopilerdeki tavan camları, çoğu yargı bölgesindeki bina kuralları uyarınca en az iki katlı lamine cam olmasını gerektirir. Çünkü düşen bir cam parçası aşağıdaki insanlar için ciddi bir risk oluşturur. Fritli veya seramik kaplı cam, aşağıdan görsel şeffaflığı korurken güneş ısısı kazanımını ve parlamayı azaltmak için yaygın olarak kullanılır.

Polikarbonat Kanopi

Polikarbonat kaplama, maliyet, ağırlık ve darbe direncinin birinci sınıf görünümden öncelikli olduğu mimari kanopilerde cama popüler bir alternatiftir. İkiz duvarlı veya çok duvarlı polikarbonat paneller, cama göre önemli ölçüde daha iyi bir ısı yalıtım performansı sunar ve darbelere karşı dayanıklıdır; bu, doluya eğilimli bölgelerde önemli bir özelliktir. Eşdeğer kalınlıktaki cama göre darbelere yaklaşık 50 kat daha dayanıklıdırlar ve kabaca altıda biri kadar ağırlığa sahiptirler. Ancak polikarbonat daha kolay çizilir, UV stabilizeli kaplamalar olmadığında zamanla sararır ve ticari uygulamalarda genellikle cama göre daha düşük özellikli bir kaplama olarak algılanır.

Beton, Çelik veya Ahşaptan Katı Çatı Kanopisi

Bazı mimari kanopiler, binanın ana yapısının uzantıları olarak, betonarme, çelik döşeme veya işlenmiş ahşaptan yapılmış sağlam çatılarla inşa edilmiştir. Bunlar, eklentiler veya eklentiler yerine binanın ayrılmaz parçaları olarak tasarlanan en kalıcı ve yapısal olarak sağlam seçenektir. Brütalist ve modernist mimaride betonarme kanopiler yaygındır; burada kanopi genellikle girişin üzerinde yüzen devasa bir yatay düzlem olarak okunur. Ahşap kanopiler, LEED veya Green Star gibi bina sertifikasyon hedeflerine katkıda bulunan sıcak, doğal görünümlü baş üstü yapılar oluşturan çapraz lamine ahşap (CLT) veya tutkallı kirişlerle çağdaş sürdürülebilir mimaride giderek daha fazla kullanılmaktadır.

Mimari Kanopi Malzemeleri Karşılaştırıldı

Malzeme seçimi kanopi tasarımında en önemli kararlardan biridir. Yapısal performansı, bakım gereksinimlerini, ömrünü, maliyetini ve binanın mimarisi içindeki kanopinin genel görsel karakterini etkiler.

Mimari Kanopinin Tarihsel Gelişimi

Kanopi, binlerce yıldır yapılı mimarinin bir özelliği olmuştur ve tarihinin izini sürmek, bunun insanların eşikler, barınak ve önemli mekanların eklemlenmesi hakkındaki düşüncelerinde ne kadar derin bir şekilde yer aldığını ortaya çıkarır.

Antik ve Klasik Kökenler

Eski Mısır, Yunan ve Roma mimarisinde, çıkıntılı kornişler ve tapınak revakları gölgelik benzeri işlevler yerine getiriyordu; kapıları ve geçiş alanlarını korurken aynı zamanda statü ve kutsal önemi de işaret ediyordu. Yunan tapınağı portikosu, sütun dizisi ve çıkıntılı saçağıyla yapısal açıdan bağımsız bir gölgeliktir: Cella'nın kutsal iç kısmı ile ötesindeki açık alan arasında kapalı bir eşik. Romalılar bu prensibi, forum girişleri ve hamam kapılarının üzerindeki özenle dekore edilmiş çıkıntılı başlıklarla sivil mimariye genişletti.

Gotik ve Rönesans Kanopileri

Gotik katedral mimarisinde gölgelik oldukça rafine bir dekoratif ve koruyucu unsur haline geldi. Sunakların üzerine yerleştirildiğinde baldaken veya ciborium adı verilen taş kanopiler, kapı ve pencerelerin üzerine yerleştirildiğinde başlık kalıpları veya damlama kalıpları Gotik mimari kelime dağarcığının ayrılmaz bir parçasıydı. Gotik bir katedral cephesinin üçlü portal düzenlemesi, kroketler, süslemeler ve heykel programlarıyla oyulmuş çıkıntılı taş kanopilerle korunan derin girintili kapı aralıkları, kanopiyi mimari açıdan en iddialı haliyle temsil ediyor. Bu taş başlıklar, alınlıktaki ve kapı sövelerindeki oyma figürleri yağmur erozyonundan korurken, giriş kompozisyonuna görsel ağırlık ve hiyerarşi kattı.

Rönesans mimarisi, kanopiyi klasik formlarla yeniden yorumladı; çıkıntılı klasik saçak, alınlıklı kapı başlığı ve sütunlu porte-cochère'nin tümü, Roma emsaline atıfta bulunurken kanopi işlevlerini yerine getirdi. Kelimenin tam anlamıyla "araba kapısı" anlamına gelen porte-cochère, on sekizinci ve on dokuzuncu yüzyıllar boyunca aristokrat evlerin ve daha sonra büyük otellerin ve sivil binaların standart bir özelliği haline geldi.

Modernizm ve Yapısal Gölgelik

Yirminci yüzyılın Modern Hareketi, kanopiyi dekoratif bir özellikten yeni malzemelerin ve inşaat teknolojilerinin yapısal bir ifadesine dönüştürdü. Le Corbusier'nin Unité d'Habitation gibi binalarda yatay brise-soleil'ler ve giriş kanopileri olarak ince beton levhaları yerleştirmesi, kanopiyi saf bir tektonik unsur olarak değerlendirdi; hiçbir dekorasyon, tarihsel referans yok, sadece betonarme betonun destek olmadan yatay olarak çıkma yeteneğinin dürüst bir ifadesi. Mies van der Rohe'nin Barselona Pavyonu, tüm kompozisyon üzerinde bir gölgelik görevi gören inanılmaz derecede ince, havada asılı bir çatı düzlemi kullandı ve malzeme ekonomisi ve mekansal drama açısından koruyucu bir baş üstü elemanının ne olabileceğini yeniden tanımladı.

Savaş sonrası dönem, çekme yapılarını ana mimari kullanıma soktu. Frei Otto'nun gerilebilir kanopi tasarımındaki çalışması - en ünlüsü Münih Olimpiyat Stadı'nın 1972'de tamamlanan kablolu ağ çatısı - kumaş ve kablo sistemlerinin çok az malzemeyle çok büyük alanları kaplayarak olağanüstü hafiflik ve görsel şeffaflığa sahip yapılar yaratabileceğini gösterdi. Bu çalışma, sonraki on yılların gerilebilir kanopi mimarisine doğrudan bilgi verdi.

Mimari Kanopi Tasarlamak: Temel Mühendislik ve Tasarım Hususları

Hizmet ömrü boyunca güvenilir bir şekilde performans gösteren bir kanopi tasarlamak, yapısal, çevresel ve düzenleyici faktörlere dikkatli bir şekilde dikkat edilmesini gerektirir. Aşağıdaki hususlar, ölçekten bağımsız olarak hemen hemen her mimari kanopi projesi için geçerlidir.

Yapısal Yük Analizi

Her kanopi, hizmet sırasında maruz kalacağı yükleri taşıyacak şekilde tasarlanmalıdır. Bunlar şunları içerir:

• Ölü yük: Kanopi yapısının ve kaplama malzemesinin öz ağırlığı. Tipik bir ticari girişin üzerindeki çelik ve cam kanopinin ağırlığı, çatı alanının metrekaresi başına 80-150 kg olabilir.
• Rüzgar yükü: Tipik olarak kanopi tasarımı için ana yük. Kanopiler, hem aşağı doğru basınca hem de rüzgarın yukarı doğru emmesine maruz kalan açık yapılardır. Kasırga veya kasırga bölgelerinde, rüzgar yükleri açıkta kalan kanopi yüzeylerinde 2,5 kPa'yı aşabilir ve bu da önemli yapısal gereksinimleri beraberinde getirir.
• Kar yükü: Daha soğuk iklimlerde biriken kar ciddi yüklere neden olabilir. Düz bir kanopi üzerindeki 300 mm'lik kar derinliği, yaklaşık 1,0-1,5 kPa'lık ek yükü temsil eder; bu, yeterince belirtilmemiş bir yapıyı çökertmeye yeterlidir.
• Bakım erişim yükü: Bina kodları genellikle kanopilerin temizlik, onarım ve incelemeye izin vermek için minimum 0,5-1,0 kPa bakım canlı yükünü taşımasını gerektirir.
• Sismik yük: Deprem riski olan bölgelerde kanopi bağlantıları, sismik olay sırasında oluşan dinamik yükleri binadan ayrılmadan karşılayabilecek şekilde tasarlanmalıdır.

Drenaj Tasarımı

Kanopiler yağmur suyunu toplar ve bu suyun yönetilmesi kritik bir tasarım gereksinimidir. Eğimi olmayan düz bir kanopi su biriktirecek, membran bozulmasını hızlandıracak, yapısal yükü artıracak ve sonunda sızıntı yapacaktır. Bina kuralları ve iyi uygulama standartları genellikle herhangi bir kanopi çatı yüzeyinde minimum 1:60 (yaklaşık 1°) düşüş gerektirir Çoğu tasarımcı güvenilir drenaj için 1:40 veya daha dik bir değer belirtir. Su, gölgelik çevresindeki oluklara ve iniş borularına, merkezi drenaj noktalarına yönlendirilebilir veya bir tasarım özelliği olarak gölgelik kenarından serbestçe düşmesine izin verilebilir (bu, bazen çağdaş mimaride bilinçli olarak birleştirilmiş bir kademeli etkidir).

Cam ve polikarbonat kanopiler için yüzeyden akan yağmur suyu da bakım açısından dikkate alınması gereken bir husustur; kanopiyi lekeleyebilecek ve zamanla ışık iletimini azaltabilecek mineral tortusu ve çevresel kir biriktirir. Kolay temizlenebilir erişim için tasarım yapmak ve kendi kendini temizleyen cam kaplamaların (organik birikintileri parçalamak için titanyum dioksit fotokatalizini kullanan) belirtilmesi, uzun vadeli bakım yükünü önemli ölçüde azaltır.

Bina Kodu ve Planlama Uyumluluğu

Mimari kanopiler yapı elemanlarıdır ve her yargı bölgesindeki inşaat düzenlemelerine tabidir. Temel uyumluluk alanları şunları içerir:

• Yaya yolları ve araç yolları üzerindeki minimum açıklık yükseklikleri. Çoğu yönetmelik, yaya yürüyüş yollarının en az 2,4 metre, araç yollarının ise 4,2-5,5 metre yukarısında olmasını gerektirir; kamyon erişim alanları için daha yüksek açıklıklar vardır.
• Tavan camı güvenlik gereklilikleri - parçaların aşağıdaki insanların üzerine düşmesini önlemek için lamine cam spesifikasyonları ve çerçeveleme standartları.
• Özellikle kanopilerin mülk sınırlarına veya bitişik binalara yakın olduğu durumlarda yangın performansı gereksinimleri.
• Miras listesinde yer alan alanlarda ve koruma alanlarında, miras niteliğinde olmayan binalara bile gölgelik kurulmadan önce yerel miras yetkililerinden tasarım onayı gerekebilir.
• Pek çok yargı bölgesinde, kamuya açık bir patika veya yol üzerinde çıkıntı yapan herhangi bir gölgelik, kamu alanı üzerindeki hava sahasının kullanımı için yıllık bir kira veya lisans ücreti ile birlikte yerel konsey veya karayolu otoritesinin onayını gerektirir.

Bina Yapısına Sabitleme

Kanopinin bir binaya nasıl bağlandığı genellikle tasarımının teknik açıdan en zorlu yönüdür. Konsollu kanopiler için bağlantının bükülme momentini, kesme kuvvetini ve eksenel kuvvetleri yalnızca cephe kaplamasına değil, binanın yapısal çerçevesine de aktarması gerekir. Bu genellikle kanopinin ana yapısal elemanlarının, dökme ankrajlar veya sonradan monte edilmiş ankraj cıvataları aracılığıyla doğrudan binanın beton levhasına, çelik kolonlarına veya yapısal duvar duvarlarına bağlandığı anlamına gelir. Konsollu kanopinin mevcut bir binaya yapısal olarak sabitlenmesi her zaman bir yapı mühendisi tarafından değerlendirilmelidir. Özellikle orijinal tasarımın herhangi bir kanopi yükünü öngörmediği güçlendirme durumlarında, binanın çerçevesinin ilave yükleri kabul edebileceğinin doğrulanması.

Dünyadaki Önemli Mimari Kanopi Örnekleri

Mimari bir kanopinin neler başarabileceğine dair en etkileyici kanıtlardan bazıları, kanopinin binanın kimliğinin ve performansının merkezinde yer aldığı dönüm noktası niteliğindeki projelerin incelenmesinden elde edilmiştir.

Londra'daki British Museum'daki Büyük Mahkeme

Foster Partners tarafından tasarlanan ve 2000 yılında tamamlanan Great Court kanopisi, British Museum'un iki hektarlık merkezi avlusunu kaplayan çelik ve cam ızgaralı bir çatıdır. Çatı yapısı, tasarımın geometrik karmaşıklığı nedeniyle birbirinin aynısı olmayan iki panelin bulunmadığı, çelik bir kafesle desteklenen 3.312 benzersiz üçgen cam panelden oluşuyor. Kanopi, büyük ölçüde erişilemeyen bir açık hava avlusunu Avrupa'nın en büyük kapalı kamusal alanlarından birine dönüştürdü ve yılda yaklaşık 6 milyon ziyaretçi çekti. Cam çatının ağırlığı 800 tonun üzerindedir ve Müzenin günlük faaliyetlerini kesintiye uğratmadan üretilip monte edilmiştir. — Londra'nın merkezindeki son derece kısıtlı bir tesiste kayda değer bir inşaat lojistiği başarısı.

Denver Uluslararası Havaalanı Germe Çatısı, ABD

Denver Uluslararası Havalimanı'ndaki Jeppesen Terminali, dünyanın en büyük gerilebilir kumaş kanopi çatılarından birine sahiptir. 1995 yılında tamamlanan çatı yaklaşık 33.000 metrekarelik bir alanı kaplıyor ve 34 çelik direk arasına gerilmiş iki katmanlı PTFE kaplı fiberglas kumaş sisteminden yapılıyor ve en yüksek noktalarında 27 metreye kadar yükselen bir dizi tepe ve vadi oluşturuyor. Beyaz kumaş, gelen güneş ışınımının yaklaşık %90'ını yansıtır, geniş camlı uç duvarlarına rağmen terminaldeki soğutma yüklerini önemli ölçüde azaltır ve iç mekan boyunca yumuşak, dağınık bir doğal ışık iletir. Yapı, Severud Associates tarafından tasarlanan gerilebilir çatı ile Fentress Bradburn Architects tarafından tasarlandı.

Metropol Parasol, Sevilla, İspanya

Jürgen Mayer H. Architects tarafından tasarlanan ve 2011 yılında tamamlanan Metropol Parasol, Seville'nin merkezindeki Plaza de la Encarnación'da bağımsız ahşap bir gölgelik yapısıdır. Yaklaşık 150 metre uzunluğunda ve 70 metre genişliğindeki yapı, çoğu zaman dünyanın en büyük ahşap yapısı olarak anılıyor. Temelde altı mantar biçimli sütun üzerinde dev bir gölgelik olan şemsiye formu, aşağıdaki halka açık plaza için gölge sağlarken, zemin seviyesinde bir pazar, altta bir arkeoloji müzesi ve üstte bir çatı yürüyüş yolu barındırıyor. Yapı, poliüretan yapıştırıcıyla birleştirilmiş ve suya dayanıklı poliüretan kaplamayla kaplanmış lamine ahşap panellerden yapılmıştır. Mimari bir gölgeliğin nasıl kendi başına bir binaya, yani tüm kentsel bölgeyi yeniden tanımlayan kapalı bir kamusal alana dönüşebileceğinin çarpıcı bir örneği olarak hizmet ediyor.

Apple Store Kanopileri

Apple'ın Foster Partners ile birlikte geliştirdiği perakende mimarisi, merkezi tasarım aygıtları olarak gölgelik öğelerini kullanıyor. New York'taki Apple Fifth Avenue küp girişinin üzerindeki asma cam kanopi (yeraltı mağazasına inen silindirik bir cam asansöre sahip 10 metrelik bir cam küp) hem kanopi hem de mimari simge görevi görüyor. Cupertino'daki Apple Park Ziyaretçi Merkezi'nde, her iki tarafta 80 metrelik karbon fiber kanopi çatı, binanın cam duvarlarının üzerinde görünür iç sütunlar olmadan çıkıntı yapıyor ve şeffaf muhafazanın üzerinde yüzen bir düzlem izlenimi yaratıyor. Bu örnekler, en üst düzeyde tasarlandığında kanopinin nasıl bir projenin tanımlayıcı mimari jesti haline geldiğini gösteriyor.

Sürdürülebilir ve Yeşil Bina Tasarımında Kanopi

Yeşil bina sertifikasyonu ve iklime duyarlı tasarım bağlamında, mimari gölgelik, pasif bir çevre kontrol stratejisi olarak giderek daha önemli bir rol oynamaktadır.

Güneş Kırıcı ve Termal Performans

Güneye bakan (kuzey yarımkürede) veya kuzeye bakan (güney yarımkürede) camlı duvarların üzerine konumlandırılan bir gölgelik, güneş açısının yüksek olduğu yaz aylarında bu yüzeylerden güneş ısısı kazanımını önemli ölçüde azaltabilir. Bina cephesinden 1,5 metre çıkıntı yapan 35° Kuzey enlem için tasarlanan sabit yatay gölgelik, yazın yaklaşık dört ay boyunca altındaki camı gölgeleyecek ve aynı zamanda düşük kış güneşinin nüfuz etmesine ve pasif güneş enerjisiyle ısıtma sağlamasına olanak tanıyacak. Uygun şekilde tasarlanmış güneş kırıcı gölgelikler ticari binalarda soğutma enerjisi tüketimini %15-30 oranında azaltabilir sıcak iklim bölgelerinde LEED, BREEAM veya Green Star enerji kredi puanlarına doğrudan katkıda bulunur.

Fotovoltaik-Entegre Kanopiler

Kanopi çatılardaki binaya entegre fotovoltaikler (BIPV), sürdürülebilir mimari uygulamaların büyüyen bir alanını temsil etmektedir. Güneş panelli bir kanopi çatısı ikili bir işleve hizmet eder: Altta kapalı bir barınak sağlarken üstte yenilenebilir elektrik üretir. Otopark kanopileri özellikle verimli uygulamalardır; kanopi yüzleri diğer yapılar tarafından engellenmez, güneşe doğru ideal açıdadır ve normalde yalnızca araç park yeri olarak verimli olabilecek geniş alanları kaplar. 200 W/m² üreten yüksek verimli monokristal PV panellere sahip 1.000 metrekarelik bir otopark kanopisi, orta büyüklükte bir ticari ofis binasının elektrik tüketimini dengelemeye yetecek kadar yaklaşık 200 kWp kurulu güneş enerjisi kapasitesi üretecektir. Avrupa ve Avustralya'daki birçok büyük perakendeci ve ticari gayrimenkul geliştiricisi, karbondan arındırma stratejilerinin bir parçası olarak artık yüzlerce otoparka güneş enerjili kanopiler yerleştirdi.

Yeşil ve Yaşayan Kanopiler

Bitki örtüsünü üst kaplamaya dahil eden canlı gölgelik yapıları, geleneksel bir gölgeliğin işlevlerini yeşil bir çatının veya dikey bahçenin işlevleriyle birleştirir. Bitkilendirilmiş bir kanopi, opak veya şeffaf paneller yerine bitki örtüsünün içinden gölge sağlar ve bitkiler nemi dışarı aktardıkça buharlaşmalı soğutma faydaları sunar. Bitkili bir kanopinin altındaki alanı soğutma etkisi, bitki yoğunluğuna ve türüne bağlı olarak, yaz koşullarında geleneksel bir katı kanopiye göre 3-7°C daha belirgin olabilir. Bu yapılar, bina sakinlerinin refahını artırmak ve kentsel ısı adası etkisini bina ölçeğinde azaltmak için biyofilik tasarım ilkelerinin uygulandığı alışveriş merkezi yemek alanlarında, havaalanı terminallerinde ve halka açık plazalarda bulunur.

Mimari Kanopi ve İlgili Mimari Elemanlar

Çeşitli mimari unsurlar kanopiyle yakından ilişkilidir ve bazen onunla karıştırılır. Ayrımları anlamak hem tasarım kelime dağarcığını hem de işlevsel amacı netleştirir.

Mimari Kanopi Belirlemeye Yönelik Pratik Kılavuz

Kanopi belirleyen mimarlar, proje yöneticileri ve bina sahipleri için aşağıdaki kontrol listesi, kanopi tasarımının inşaat için yeterli maliyete kavuşturulması ve belgelenmesinden önce çözülmesi gereken kritik kararları ve bilgileri kapsar.

Kapsam ve Performans Gereksinimleri

• Gölgelik örtüsü nedir? Yaya girişi, araç indirme yeri, yükleme alanı, açık havada yemek alanı veya yürüyüş yolu bağlantısı mı?
• Hangi hava koşullarına karşı koruma seviyesi gereklidir? Tam su yalıtımı mı, yalnızca UV gölgeleme mi yoksa bunların bir kombinasyonu mu?
• Aşağıdaki alan üzerinde gerekli minimum açıklık yüksekliği nedir?
• Kanopi binadan desteklenecek mi, sütunlar üzerinde bağımsız mı duracak, yoksa yukarıdan asılacak mı?
• Bina yapısının kanopi sabitleme yüklerini kabul etme kapasitesi doğrulanmış mı, yoksa bunun değerlendirilmesi gerekiyor mu?

Tasarım ve Estetik Hususlar

• Hangi malzemeler binanın mimari diliyle tutarlı?
• Şeffaflık arzu edilir mi - cam mı, polikarbonat mı yoksa açık ağ mı? Yoksa hava koşullarına karşı koruma ve görsel mahremiyet için opaklık mı tercih ediliyor?
• Malzeme seçimlerini, projeksiyon boyutlarını veya görünümü sınırlayan miras veya planlama kısıtlamaları var mı?
• Entegre aydınlatma, tabela, hoparlör veya drenaj eklenecek mi?

Mimari Kanopiler için Maliyet Karşılaştırmaları

Kanopi maliyetleri yapısal tip, malzeme ve karmaşıklığa göre büyük ölçüde değişir. Aşağıdaki yaklaşık aralıklar, GST/KDV ve mesleki ücretler hariç, bütçe planlaması için büyüklük sırasına göre rehberlik sağlar:

• Girişin üzerinde standart alüminyum ve polikarbonat gölgelik: Kurulan metrekare başına 800-2.500 ABD Doları
• Çelik ve cam gölgelik, ticari kalite: Kurulan metrekare başına 2.000–5.000 ABD Doları
• Özel detaylara sahip birinci sınıf mimari cam gölgelik: Kurulan metrekare başına 5.000-12.000 ABD Doları
• Geniş açıklıklı gerilebilir kumaş kanopi: Karmaşıklığa ve direk yüksekliğine bağlı olarak metrekare başına 600-1.800 ABD Doları
• Bağımsız endüstriyel çelik kanopi (örneğin yükleme iskelesi veya benzin istasyonu): Kurulan metrekare başına 400–900 ABD doları

Bu rakamlar yalnızca gösterge niteliğindedir ve inşaat sırasındaki konum, saha erişimi, zemin koşulları ve piyasa koşullarına göre önemli ölçüde değişiklik gösterir. Güvenilir bütçe planlaması için ayrıntılı bir miktar araştırmacısının tahmini veya yüklenici teklifi her zaman gereklidir.
